产品概述  .                                                         .

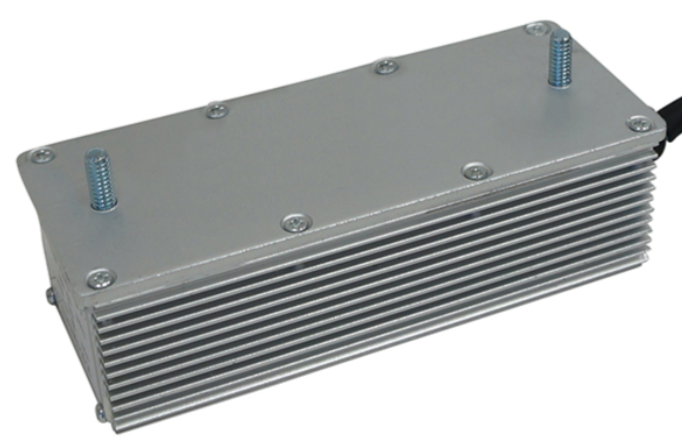

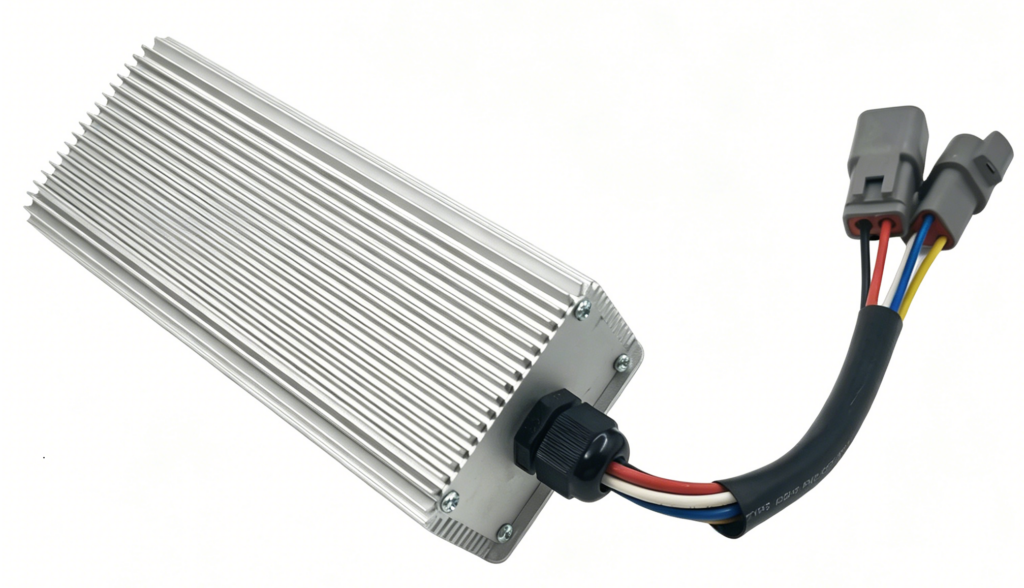

本产品为CLUB CAR高尔夫球车、电动观光车专用平替DC-DC转换器，完全兼容原厂配件103700302的安装尺寸、接口定义、电气参数与整车适配逻辑，可直接无损替换装车。产品在原厂基础上完成性能、品质、外观、防护、稳定性全方位升级，采用新一代同步整流稳压技术，解决原厂转换器易发热、稳压偏差大、防护不足、寿命短、外观做工粗糙等痛点，输出电压更精准、转换效率更高、工况适应性更强，完美适配CLUB CAR全系配套车型长期复杂工况使用，是原厂配件的高性价比升级替代方案。

应用范围  .                                                         .

    本产品专为低速新能源休闲电动车供电稳压设计，核心适配场景如下，全覆盖原厂103700302应用范围：

• 核心适配车型：CLUB CAR全系电动高尔夫球车、电动观光车、电动休闲代步车、场地作业电动车，完全匹配原厂整车电路系统。
• 核心供电用途：整车高压动力电池降压稳压，为车辆12V车载负载持续供电，包含车灯、喇叭、仪表盘、中控电路、倒车系统、车载小电器、整车控制辅助回路等设备。
• 适配替换场景：原厂103700302转换器老化、损坏、稳压失效、过载保护失灵、发热严重后的无损更换升级，适配售后维修、整车配套、批量改装升级场景。

特    点  .                                                     .

本产品对标原厂103700302迭代升级，多项指标超越原厂标准，核心优势如下：

• 适配性升级：全系兼容、即插即用、零故障适配；
• 精心设计的电路, 保证系统高效、可靠运行；
• 同步整流, 转换效率≥90%，优于其他同类应用产品；
• 功率/散热储备充足可在长时间工作于额定电流；
• 外观与工艺升级：专用铝型材机盒，精工外观、散热更佳、安装适配；
• 宽电压输入，可偏差±20%, 适合蓄电池应用(单元电压1.65V~2.50V)；
• 本产品内部均有过流保护，短路保护等电路;
• 适用于各种环境，防护等级IP67；
• 性价比较高

型号命名规则  .

• DC/DC变换器的型号命名见图1.

详细参数  .

• 转换器主要技术指标

型号	NQZB300-048-012C-B	备注
电池标称电压	48V	铅酸、锂电通用
适用输入电压范围	DC 30V～60V（适配CLUB CAR常规电池系统）	宽压自适应，兼容电压波动
启动方式	无延迟软启动	杜绝开机冲击，保护车载设备
输出电压	12.V	（精准稳压） 电压精度≤±2%
输出电流	0~30A	带载稳定无衰减
输出功率	360W	匹配原厂整机功率，冗余升级 峰值带载能力更强
转换效率（满载）	≥90%	优于原厂，低损耗低发热
保护电路	过流保护、短路保护、自恢复	全功能智能保护
过 欠 压保护	带过欠压保护、自恢复
散热方式	铝合金壳体自散热+空气对流散热	无风扇、免维护、零噪音
防水等级	IP67	优于原厂户外防护标准
外形尺寸	158mm*65mm*46mm	外观更精致
安装孔距	127mm	完全匹配原厂尺寸

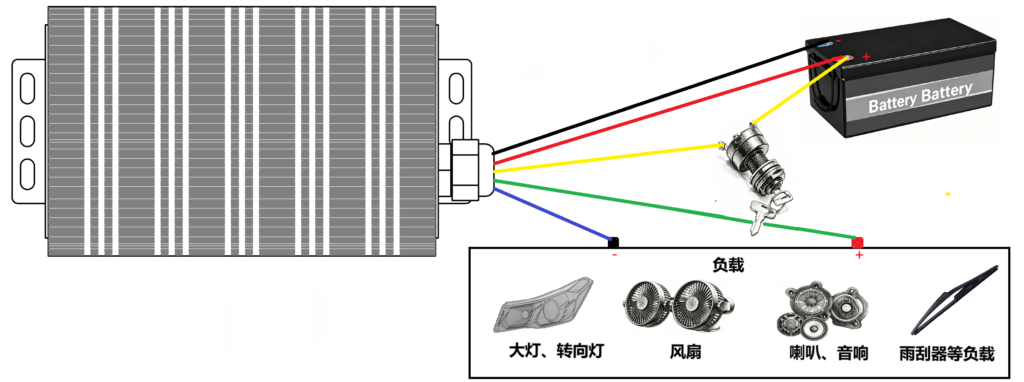

接线及安装尺寸



引脚编号	颜色	定义	导线线径
输入：DEUTSCH DT04-3P
PinA	绿色	输入+	BVR 1.0mm²
PinB	白色	输入-	BVR 1.0mm²
PinC	黄色	高压使能信号线	BVR 0.5mm²
输出：DEUTSCH DTP04-2P
Pin1	黑色	输出-	AF200 3mm²
Pin2	红色	输出+	AF200 3mm²

注:黄色线接钥匙开关，接输入正极（单位：mm）

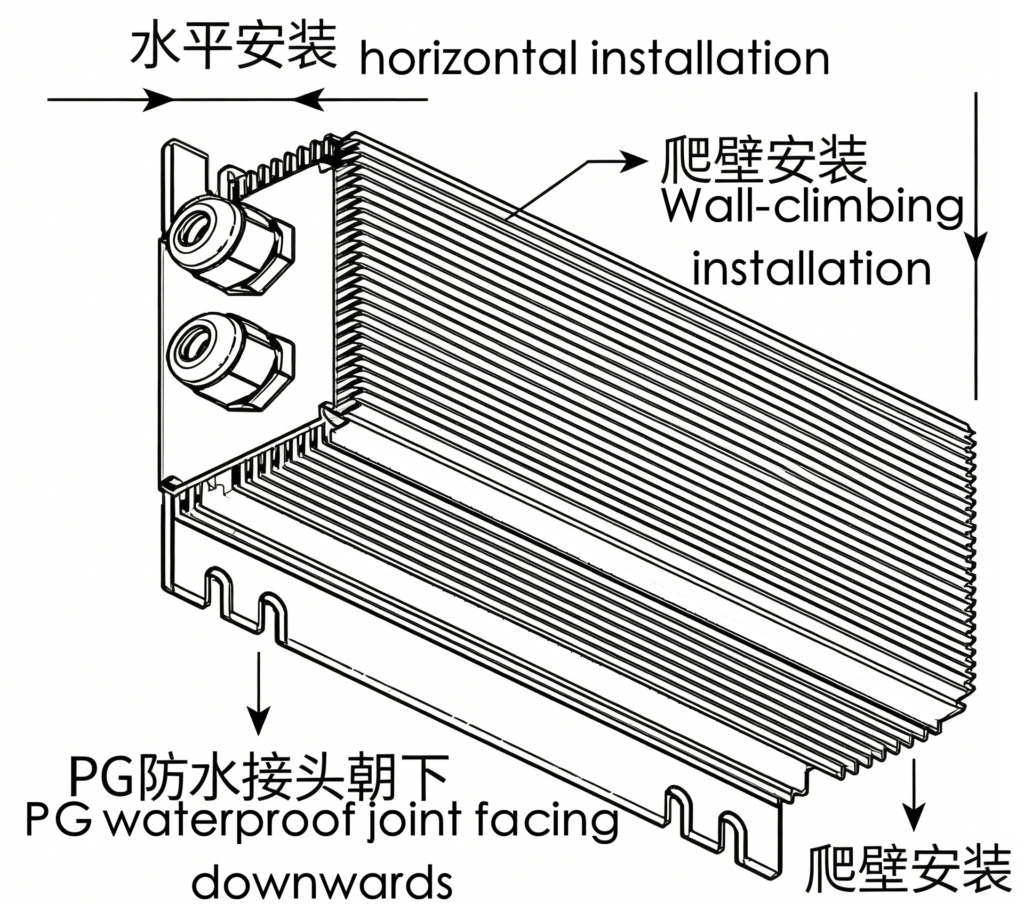

安装说明  .

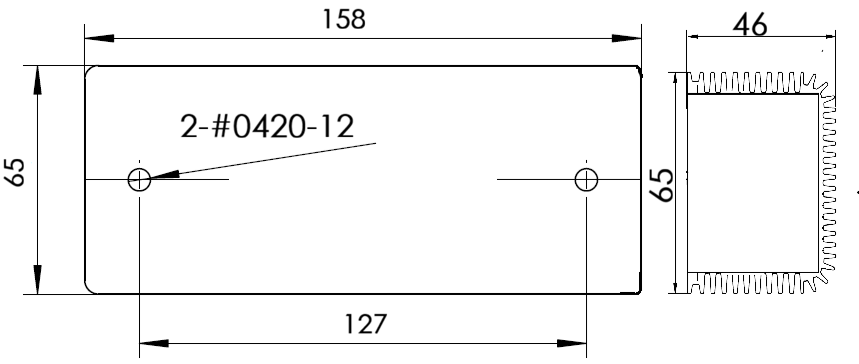

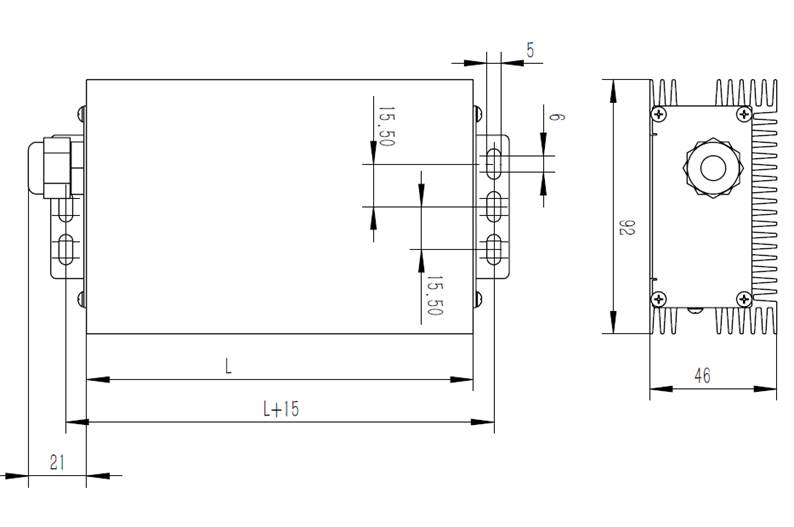

图3 安装尺寸图

维护保修及注意事项  .

维护：

• 应安装于散热条件良好的空间, 长时间满载/重载应用须保证使底面与其他金属面接触良好, 以利热传导;
• 转换器接线时，注意正负电源不接反;
• 使用过程注意排除短路/过载等故障, 长时间短路/过载会损坏设备;
• 使用过程中就注意及时清除设备表面灰尘等影响散热杂物

保修期：12个月

注意事项：产品在以下范围内不予保修：

• 转换器外壳有严重变形或有自行拆封过；
• 转换器接线错误所导致的损坏，包括电源正负极或输入/输出接反；
• 其他人为损坏。
